一、概述

斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定必須使用100A以上直流電流進行測試。

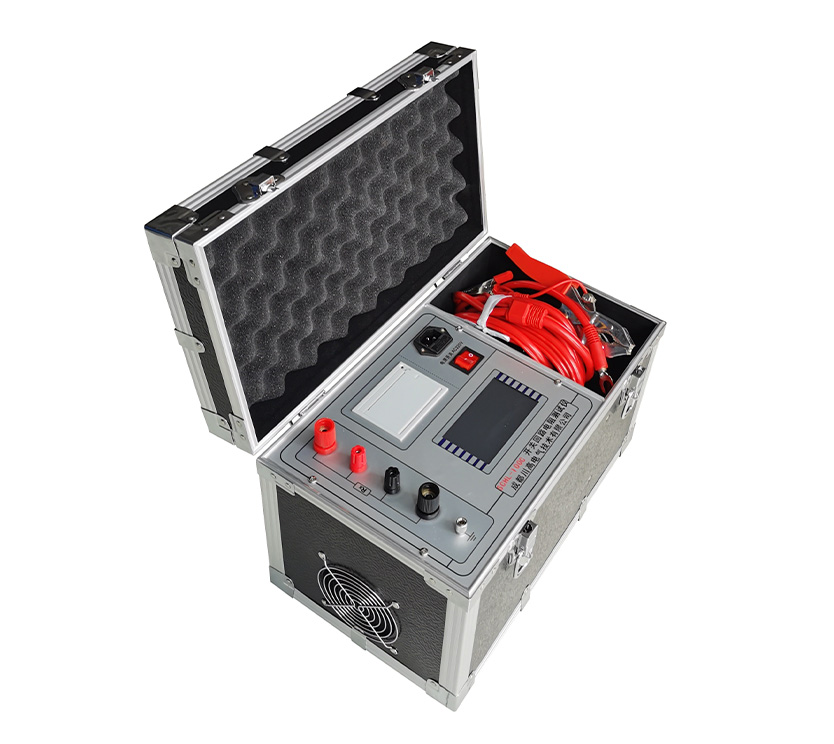

SCHL-100C開關回路電阻測試儀是我公司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

二、性能特點

1、測試電流大，完全符合有關測試接觸電阻的國家標準要求。

2、測試電流來自高精度的開關式恒流電源，無需人工調節，測試迅速準確。

3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

4、LCD觸控液晶顯示,方便快捷。

5、長時間工作，設有過熱保護電路，儀器可靠穩定。

6、操作簡便，重量輕。

三、技術指標

1、測試電流：50A、100A檔位

2、測量范圍：1-10000μΩ

3、最小分辨率：0.01μΩ

4、準確度：±(0.5%讀數+2字)

5、輸出電壓：最大5V

6、工作方式：可設置輸出時間

7、電源：AC220V±10％  50Hz

8、消耗功率：≤1000W

9、使用溫度：-20℃～40℃

10、相對濕度：≤80%RH，不結露

11、重量: 8 Kg
