一、概述

電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受到油膜和動靜觸頭間氧化層的影響，測量偏差大，掩蓋了真實的接觸電阻值。因此，電力部標準SD301-88《交流500KV電氣設備交接和預防試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于直流100A的規定，以保證準確度。

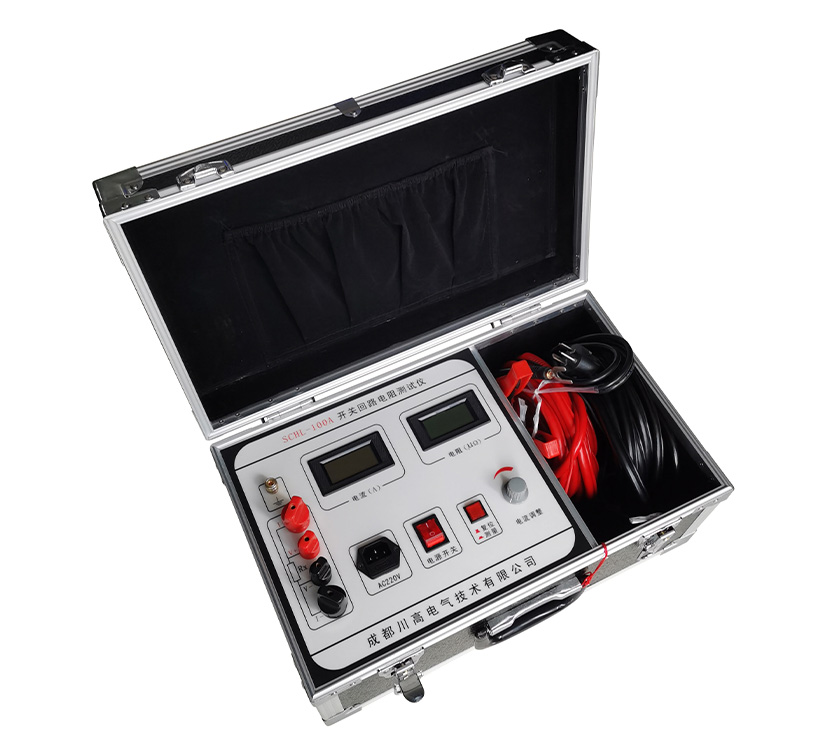

SCHL-100A型開關回路電阻測試儀（接觸電阻測試儀）采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB763所推薦的100A直流，可在100A電流的情況下測得被試品的電阻值。本儀器采用雙液晶顯示屏阻值及電流值，克服了紅色數碼管顯示器在陽光下不便讀數的缺點，具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。

二、技術指數：

1、輸入電壓：AC220V±20％，50H_Z

2、輸出電流：DC：100A,可微調

3、測試電流：DC100A±2％（開機）

4、精度：0.5級

5、測量范圍：0～1999μΩ

6、顯示方式：四位半液晶表頭顯示阻值，三位半液晶表頭顯示電流值

7、體積： 333×250×250mm³

8、重量：10kg（含測試線）

三、工作原理

本測試儀直流100A輸出電源采用開關電源逆變技術，脈寬自動調制方法調節電流,使之達到恒流100A輸出。同時測量輸出端的電壓值，利用歐姆定律R=U/I，從而得到被試品的電阻值。
