變頻串聯諧振試驗成套裝置是一種用于大容量、高電壓的電容性試品的交接和預防性試驗的設備，以下是其詳細介紹：
主要組成部分
變頻電源：是裝置的核心部件之一，主要作用是把幅值和頻率都固定的工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波，并為整套設備提供電源。一般20KW及以上為控制臺式，20KW以下為便攜箱式。
勵磁變壓器：用于將變頻電源輸出的電壓升到合適的試驗電壓，起到耦合信號及電壓變換的作用，并按自身變化來提升電壓，為后續的諧振回路提供激勵功率。

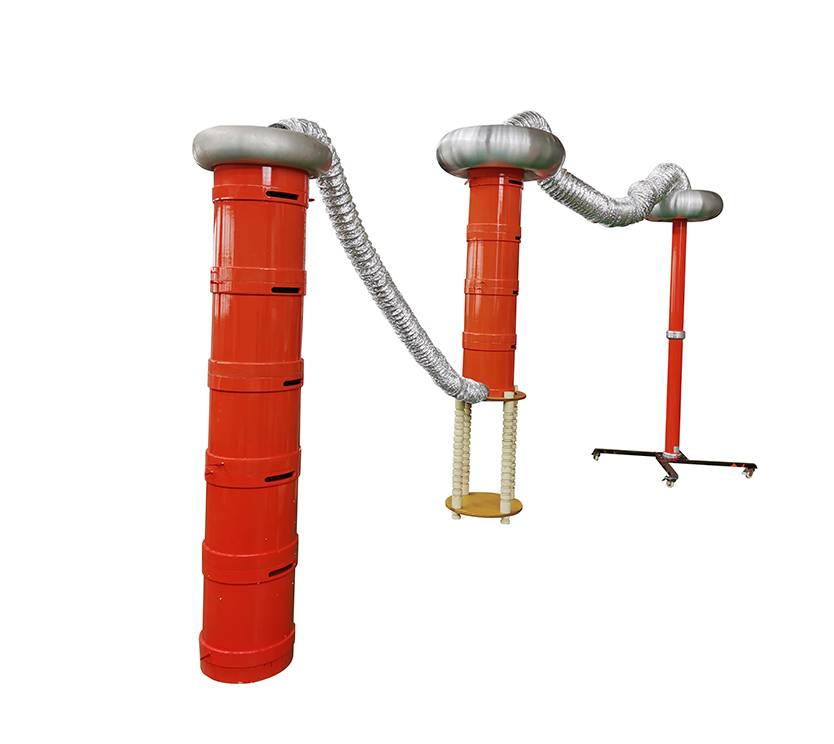

高壓電抗器：它是諧振回路的重要組成部分，當電源頻率等于1／(2π√LCx)時，它Cx與被試品發生串聯諧振，從而在被試品上產生高電壓。
電容分壓器：主要用于測量試驗電壓，同時也可以作為小電容量試品的補償電容，使得諧振頻率可以在30~300Hz范圍內完成多種電力設備的交流耐壓試驗，并且能將測量到的電壓信號作為采樣信號反饋給變頻電源。
補償電容器：用于補償小電容量被試品，調整被試品頻率，以確保諧振回路能夠在所需的頻率范圍內產生諧振。
工作原理
根據串聯諧振原理，當回路中的電感
和電容滿足時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的倍。為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品上產生較高的試驗電壓。
適用范圍
電力電纜：適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜等的交流耐壓試驗。
變壓器：可用于大型變壓器、發電機組的工頻耐壓試驗以及電力變壓器的感應耐壓試驗等。
開關設備：如60KV、220KV、500KVGIS、110kV及以下斷路器等的交流耐壓試驗。
互感器：包括電壓互感器、電流互感器等的交流耐壓試驗。
其他設備：還可用于套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、電動機、熔斷器、電容器、絕緣材質、變電站系統等的交流耐壓試驗。
產品特點
穩定性可靠性高：系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善。
自動調諧功能強大：系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程，并能精確鎖定諧振頻率。
支持多種試驗?zāi)Ｊ剑褐С帧白詣?dòng)調諧+手動調壓”“自動調諧+自動調壓”“手動調諧+手動調壓”等試驗?zāi)Ｊ剑瑵M(mǎn)足不同用戶的試驗需求。
人機交互界面友好：試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。
保護功能完善：具備零位保護、過壓保護、過流保護、閃絡保護等功能，可有效保護試驗人員、被試品和試驗設備本身的安全，動作時間短，一般為1微秒。
體積小重量輕：相較于傳統的試驗裝置，其設備重量和體積大大減少，一般為普通試驗裝置的1/10-1/30，便于現場搬運和使用。
輸出電壓波形好：諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
防止故障點燒傷：在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降，不會出現大的短路電流燒傷故障點的情況。
無恢復過電壓：試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，不會出現任何恢復過電壓。
