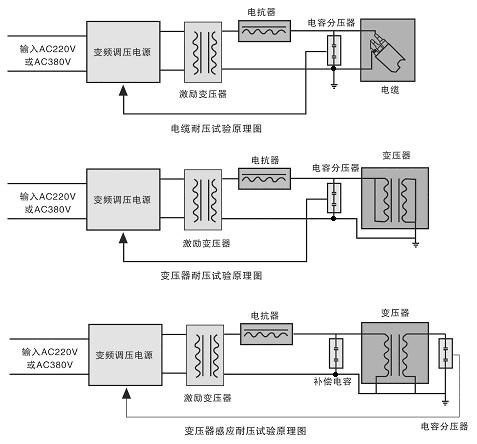

A、常見試品接線圖
B、常見試驗注意事項
電纜試驗及注意事項
隨著交聯乙烯電纜的廣泛應用，長度和容量不斷增加，由于這種電纜的試驗容量較大，運用傳統的試驗設備無法滿足交接試驗和預防性試驗容量的要求。串諧成套試驗裝置則可以用較小的試驗容量很好地滿足電纜的交接試驗與預防性試驗的試驗要求。
電纜試驗注意：
1、待試驗電纜已安裝到位，達到投運狀態要求方能進行試驗。
2、被試相芯線接高壓源，被試相屏蔽層、非試相芯線及非試相屏蔽層均應接地，確認無誤后開始試驗。
3、電纜屏蔽層過壓保護器短接，對應端電纜金屬屏蔽或金屬套臨時接地。
4、如果電纜頭與GIS直接連接，在試驗時應使GIS符合運行條件且GIS內部PT、避雷器斷開。
5、如果電纜頭安裝在桿塔上，電纜的屏蔽層和非試相連接接地，該接地線不可利用桿塔架代替，須采用專配的接地線與變頻諧振系統連成回路。
GIS試驗及注意事項
GIS是把斷路器、隔離開關、電壓互感器、電流互感器、避雷器等組合在一起并以SF6氣體絕緣的電力設備，GIS一般由2-18個間隔組成，試驗中每一間隔相當于一個電容器，對GIS進行耐壓試驗相當于對這個電容進行耐壓試驗。
GIS試驗注意：
1、試驗時，試驗相接高壓源，高壓引線需采用專用無暈引線，非試驗相連同GIS外殼接地。
2、試驗必須保證各氣室SF6氣體在額定壓力下，并且充氣壓4小時后氣體含量在合格范圍內，GIS處于可運行狀態，確認無誤后方能試驗。
3、試驗加壓前，確保GIS內的電壓互感器拆除（如果GIS廠家同意，電壓互感器可以一起加壓，但試驗諧振頻率必須大于100Hz）、CT二次短路，避雷器連接處應斷開。
4、試驗電壓在輸出套管加入，套管芯子接高壓源，套管金屬法蘭接系統專用地線。
5、試驗時，試驗系統各部件之間、試驗系統與GIS殼體之間必須采用專用接地線，切不可利用現場接地排代替試驗系統與GIS外殼之間的地線連接。
6、注意試驗系統與現場電網之間采用一點連接，接地點必須位于分壓器與試品之間的連線上。
變壓器外施試驗原理及注意事項
外施試驗是考驗變壓器主絕緣的基本試驗，試驗頻率不低于額定頻率的80%。
變壓器外施試驗注意：
1、被試?yán)@組、非試驗繞組均短接，非試驗繞組短接后接地，原則上，試品不可有電位懸浮。
2、試驗時，變頻諧振系統與被試變壓器外殼之間的連接采用本公司提供的專用地線。
變壓器感應耐壓試驗原理及注意事項
變壓器感應耐壓試驗是同時檢驗變壓器的主絕緣和縱絕緣的基本試驗。試驗電壓一般為額定電壓的兩倍，為避免鐵心飽和，試驗頻率應為額定頻率的兩倍以上，一般規定試驗頻率在100-400Hz之間，經驗表明試驗頻率在150-200Hz較為合適。
變壓器感應耐壓試驗注意：
1、電源電壓從低壓繞組施加，高壓繞組中性點不接地，非試驗相繞組短接接地。
2、若變壓器具有中壓繞組、平衡繞組，注意這些繞組電位不得懸浮。
3、試驗補償電容位于低壓側，分壓器位于高壓側。
4、試驗時試驗系統與被試變壓器之間采用本公司提供的專用接地線連接。
發電機工頻耐壓試驗及注意事項
根據國家和地方電力部門的規定發電機在制造、安裝、檢修、運行以及預防性試驗中都應進行交流耐壓試驗，試驗電壓的波形、頻率和工作電壓的波形、頻率一致。試驗電壓一般為0.75(2Un+3000)或1.5Un，頻率為工頻。試驗時一般配上合適的補償電容器就能滿足發電機的交流耐壓要求。
發電機工頻耐用壓試驗注意：
1、通過調整補償電容，將諧振頻率控制在50Hz附近。
2、試驗時試驗系統與被試發電機之間采用本公司提供的專用接地線連接。
C 、試驗設備組合及參數匹配方法
該方法適用于電纜、GIS、高壓套管、斷路器、隔離開關、絕緣子等試品的耐壓試驗以及變壓器外施試驗、發電機工頻耐壓試驗以及PT耐用壓試驗。由于電抗器有幾節，勵磁變壓器高壓繞組有幾組，面對不同的試驗電壓、不同試驗容量的試品，需要對系統進行不同的組合聯結。該方法不適用于變壓器感應耐壓試驗。
電抗器的組合方法
面對不同的試品電抗器組合采用反算的方法。先在表中查出自己要輸出的電壓值和電容值，填入計算電流值（電纜一般取頻率35Hz，變壓器 電機取頻率50Hz，開關 GIS取頻率150Hz），看需要幾節電抗器并聯來滿足需要試驗的電流值。需要幾只電抗器串聯滿足輸出電壓值，同時計算出電感量。把電感量和電容量填入計數器中計算頻率。（增加電感量 頻率減小 反之減小電感量 頻率增加）計算好的頻率填入計算電流值復核下諧振的時候電流值電抗器能否通過。
1）試品試驗電壓必須保證小于或等于電抗器的額定電壓，若單臺電抗器不能滿足電壓要求，可采用兩臺或兩臺以上的電抗器串聯來滿足試驗電壓。
2）試品試驗電流必須保證小于或等于電抗器的額定電流，若單臺電抗器不能滿足電流要求，可采用兩臺或兩臺以上的電抗器并聯來滿足試驗電流。
3）確定試品允許試驗頻率范圍（fmin，fmax），滿足20Hz≤fmin≤fmax≤300Hz。
若試品電容過大則采用電抗器并聯的方式來滿足，若試品電容過小則通過對試品進行電容補償（若配備補償電容）的方式來滿足。特別注意：并聯后電抗器組的電壓等級及補償電容電壓等級必須大于或等于試品電壓。
因斷路器、隔離開關、絕緣子等試品電容較小（相對分壓器電容約（1000pF）而言），組合方法計算時可忽略不計。PT耐壓試驗時需借助補償電容將試驗諧振頻率控制在100Hz以上。
其中L為電抗器的等值電感。電抗器可串、可并聯，串、并聯時的示意圖如下：
（以兩個電抗器聯接為例，其余類推）
等值電感的計算：
1、串聯時：設每一個電抗器的電感為L’，
則兩串等值電感為L=2L’ ×1.1
三串時等值電感為L=3L’×1.15
四串時等值電感為L=4L’×1.2
其余類推。1.1、1.15、1.2為互感系數,是經驗值。
2、并聯時：設每一個電抗器的電感為L’，
則兩并等值電感為L=L’/2
三并時等值電感為L=L’/3
四并時等值電感為L=L’/4
其余類推。
3、混聯時依上述計算。
串聯時主要用于提高電壓，并聯時主要用于增大電流，具體地說，就是由被試品的電壓決定電抗器串聯的個數，由被試品的電流決定電抗器并聯的組數。若組合后電抗器組同時滿足上述步驟，則組合確定完畢。
