一、概述

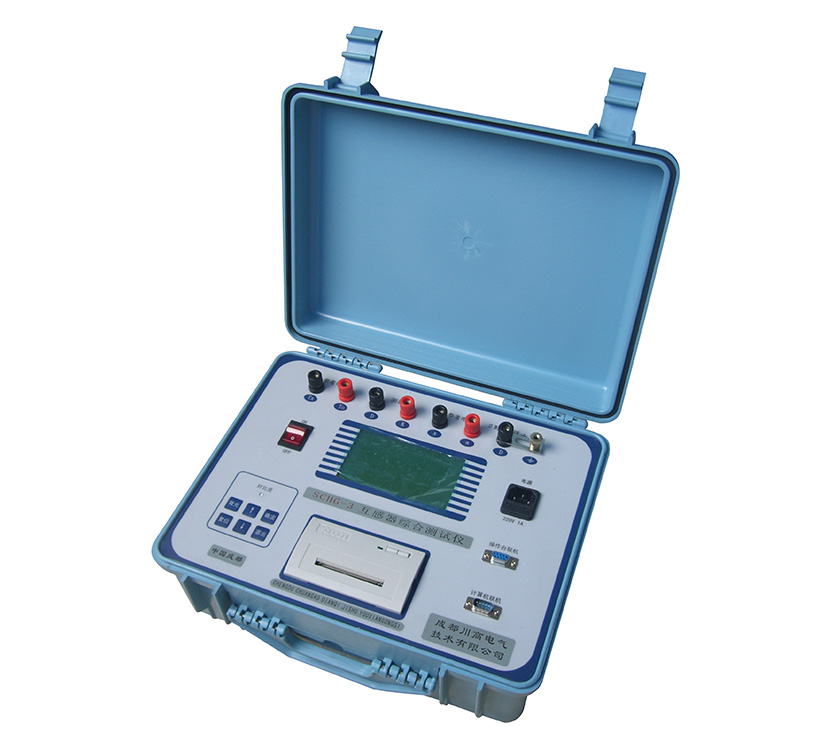

SCHG-3智能型互感器校驗儀是在原HEH-H系列全功能互感器校驗儀的基礎上開發出的新一代智能型互感器校驗儀。除保持了原HEH-H高穩定性、準確性的優點外，在原有的高智能化水平上又引入了一些新的思想：采用了大屏幕漢字液晶顯示，并采用了液晶屏背光控制手段，使用戶方便的根據環境光線選擇背光，徹底解決了數碼管戶外看不清的問題；直接提供各點的測試值及化整值，超差（含變差超差）直接提示；提供S級及輕載的標準測試方法及相應的操作臺自動控制功能；提供資產編號錄入及存貯功能，便于現場數據微機化管理；直接顯示現場CT測試接線圖；所有功能操作只需要四個按鍵。
SCHG-3的模擬線路采用電位差式測量原理，抗電磁干擾能力強，穩定性好，智能化水平高。1996年9月，本系列儀器作為“H-H互感器全自動校驗裝置”的核心部分通過電力部組織的，由華北電力科學研究院彭時雄，中國計量科學研究院張佑峰，山西省機電研究院趙修民等全國知名計量專家組成的互感器鑒定小組的鑒定，鑒定意見為“設計思想新穎，技術先進，功能齊全，性能可靠，操作方便，性能價格比高，特別是自動化程度高，屬國內首創，具有國內領先水平，達到世界先進水平。”
1996年11月，電力部向各網、省局發文《關于推薦H-H互感器全自動校驗全套裝量的函》[電計量函字（1996）第27號]推廣使用本儀器。
二、主要特點
自動切換：測量過程中可根據測量數據大小自動切換量程。
自動測量：可根據規程要求的測量點，按不同精度要求，自動進行滿載及輕載測量。
自動存貯：可存貯50組（滿載及輕載）測量數據。
自動化整：可根據被試互感器的準確度等級自動進行誤差數據化整，并判斷是否超差。
計算機聯機：可將數據傳與《HHH-H互感器誤差數據管理系統》（軟件）實現計算機管理。
校驗臺聯機：與HEJH-H互感器校驗臺聯機，實現全程自動。
S級直接測量；可直接測量S級互感器，測量范圍寬。
三、主要技術指標
環境條件：
溫 度：（5~40）C 相對濕度：<80%（25C）
海撥高度：<2500m 電源頻率：50HZ 0.5Hz
測量范圍：
同相分量（%）：0.0001~19.99 分辨率：0.0001
正交分量（分）：0.001~600 分辨率：0.001
阻抗（）：0.0001~5.99 分辨率：0.0001
導納：0.0001~5.99 分辨率：0.0001
基本誤差：
同相分量： X=（X×2%+Y×2%2個字）
Y=（X×2%+Y×2%5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
百分表： 1.5級
工作范圍：
電流：（1%~149%）In （In=5A）
（5%~149%）In （In=1A）
電壓：（5%~149%）Un （Un=100V，150V，100V/）
（5%~199%）Un （Un=100V/3）
工作負荷：
電流：To對Tx<0.12 cos=1
電壓：a對x<0.25VA (100V)
極性指示
電流：額定工作電流的2%以上，測試時可將To接到K，D點和To短接，此時誤差為100%，應有極性指示。
電壓：額定工作電壓的5%以上，測試時將a短接K，X短接D，此時誤差為100%，應有極性指示；
注意：試驗時，如果超過額定電流（電壓）的10%時，仍未有極性錯誤指示，說明儀器本身有故障，請停止試驗，以免損壞儀器。
絕緣和耐壓試驗及說明：
端子X、Tx和（）端子相通
K和D端子均與（）端子不通
電源插座對外殼能承受1.5KV，1min耐壓
儀器消耗功率：15VA
外形尺寸：420320200
重量：5.0
