一、簡介
SCDS-3帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能。
特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
二、儀器組成及功能

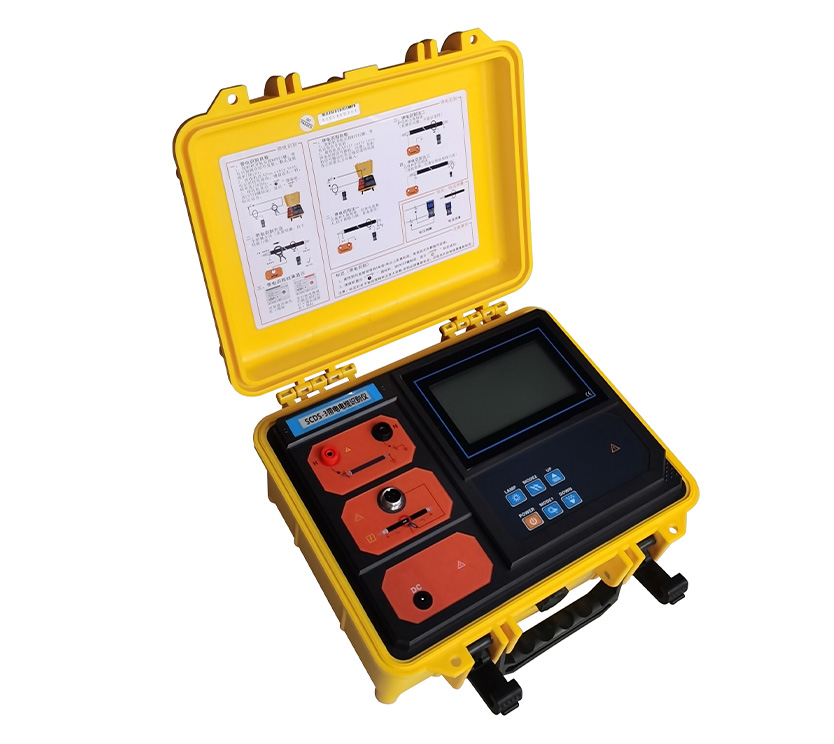

2.1 發射機
帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
2.2 發射電流鉗
帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。
停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。
2.3 接收機
為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。
同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。
2.4 接收柔性電流鉗
接收柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。
三、技術規格
3.1、發射機主要參數
1）工作電源：11.1V可充鋰電池，充滿電連續工作約8小時；
2）輸出方式：帶電識別時卡鉗耦合；停電識別時直連輸出；
3）發射頻率：625Hz、1562Hz、2500Hz、10KHz（帶電識別時）；
4）脈沖電壓：500V（停電識別時）；
5）脈沖電流：最大5A（取決于回路電阻的大小）；
4）脈沖頻率：1次/秒；
5）脈沖寬度：2ms；
6）測試線長：3米，帶鱷魚夾，紅黑各1條；
7）發射鉗尺寸：內徑φ125mm
8）體積重量：長寬高400mm×245mm×335mm，發射機2.5kg；
3.2、接收機主要參數
1）主要功能：電纜識別；交流電壓、電流、頻率測量；
2）工作電源：7.4V可充鋰電池，充滿電連續工作約6小時；
3）增益強度：測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處良好
4）額定電流：約300mA max；
5）信號標定：標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一。
6）方向識別：有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一；
7）識別成功：電纜識別成功綠色打鉤圖標指示（√）；
8）非目標電纜：非目標電纜紅橙色打叉圖標指示（×）；
9）線圈內徑：φ200mm（可以根據需要定制更大口徑）；
10）量程：交流電壓： 0.00V～600V，精度：±2%±3dgt；
交流電流： 0.00A～5000A，精度：±2%±3dgt；
電流頻率： 45Hz~70Hz，精度：±2Hz；
11）檢測速頻：約1次/秒；
12）檢測范圍：
停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定)
帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜電阻決定)
13）自動關機：開機約30分鐘后，儀表自動關機，以降低電池消耗；
14）充電接口：USB充電接口，9V DC；
15）重量：電流鉗172g；接收機370g(帶電池)
