一、概述
在電網系統中，電壓等級高、輸送容量大的變電站和輸電線路起著十分重要的作用。而在輸電線路經過的地區，工業污穢、海風的鹽霧、空氣中的塵埃等污穢物逐漸積累并附著在絕緣子表面，極易形成污穢層，由于污穢絕緣子的絕緣強度大大降低，極易引起絕緣子在正常運行電壓下閃絡，造成大面積停電，形成污閃事故。

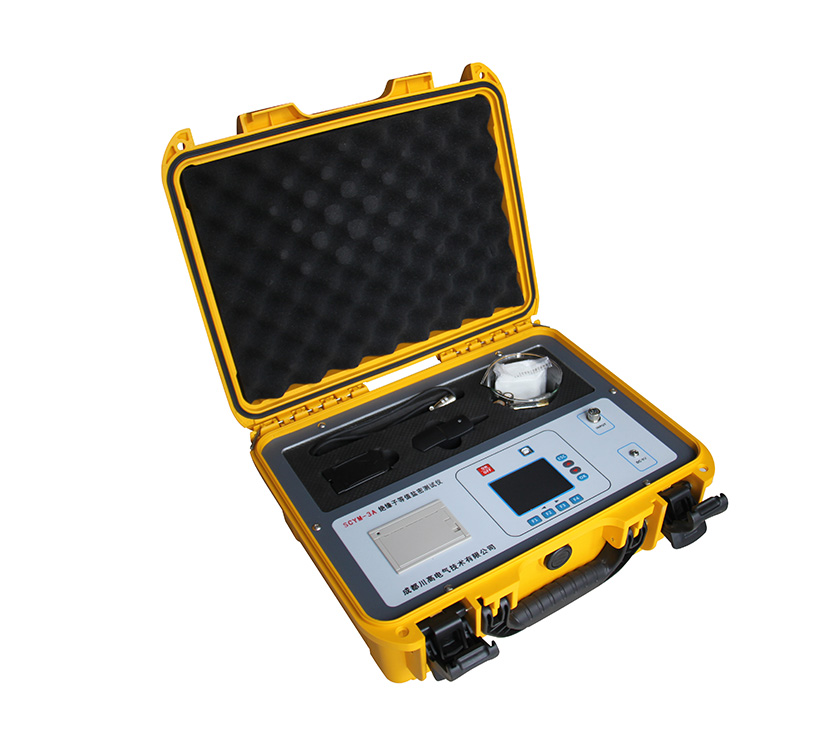

SCYM-3A絕緣子等值鹽密測試儀專為測試智能電導鹽密度而設計。系統內置智能電導鹽密度計算公式，讀數直觀。人機交互采用真彩TFT液晶屏，操作簡單，所有參數和結果一目了然。本儀器遵照最新標準Q/GDW152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》的規定和要求，適用于高線架空線路、發電廠、變電所等場所的外絕緣設備鹽密度測試。
二、術語解釋
污穢層: 由鹽和惰性材料組成的絕緣子表面上的導電電解層。
等值鹽密度TT: TT指污穢液等效為相同電導氯化鈉溶液的溶質密度，通常以kg/
表示。
附鹽密度（SDD) : 沉積在絕緣子一給定表面（金屬部分和膠合材料不計入此表面）上的鹽量除以該表面的面積；它通常以mg/cm²表示。
現場污穢度等級: 將污穢嚴重程度從非常輕到非常嚴重按SPS（ESDD/NSDD的最大值）的分級。
灰密度（NSDD）: 絕緣子單位絕緣表面上清洗的非可溶殘留物除以表面積，一般表示為mg/cm²。
絕緣子的爬電比距: 絕緣子的總爬電距離L除以試驗電壓與
的積；它通常以mm/kv來表示。
三、主要特點
1、直讀式，無須換算。絕緣子表面鹽密度直接顯示。
2、采用進口鉑電極。性能穩定可靠。
3、可以同時測量溶液的電導率、溫度等其它參數。
4、全量程自動切換，提高低鹽密度時的準確度。
5、具有溫度自動補償功能，溶液電導值自動補償為20℃時的取值。
6、具有系統自動校驗功能，開機自動校驗，提高測量準確度。
7、內置大容量數據存儲器，可存儲超過10000組測量數據。
8、儀器帶微型打印機，方便現場準確、真實、有效地記錄結果。
9、儀器供電采用外置電源和內置電池兩種方案，方便實驗室或野外使用。
10、顯示屏具有背光無操作自動降低功能，可節約用電，體現綠色環保理念。
四、技術指標
| 測量范圍 |
鹽 密 |
0.0001~9.9999 mg/cm² |
| 溫 度 |
0~100 ℃ |
| 電導率 |
0~100000 us/cm |
| 測量精度 |
鹽 密 |
分辨率0.0001位，滿量程精度優于±1％ |
| 溫 度 |
分辨率0.1位，精度優于±0.5℃ |
| 電導率 |
分辨率為所用電極量程1/1000，滿量程精度優于±1％ |
| 信息輸出方式 |
TFT液晶 |
320×240真彩TFT液晶屏，實現良好的人機信息交互 |
| 打印機 |
本地打印機直接打印測量數據 |
| USB通信 |
連接USB端口到PC端，以U盤模式讀取測量數據 |
| 使用條件 |
電 源 |
AC：220V±10％ DC：6節5號1.5V干電池 |
| 環境溫度 |
0~+50 ℃ |
| 相對濕度 |
≤80％ RH |
| 存儲條件 |
環境溫度 |
-10~+55 ℃ |
| 相對濕度 |
≤95％ RH |
| 外觀參數 |
體 積 |
330mm×280mm×132mm |
| 重 量 |
約2.5 kg |
