一、概述

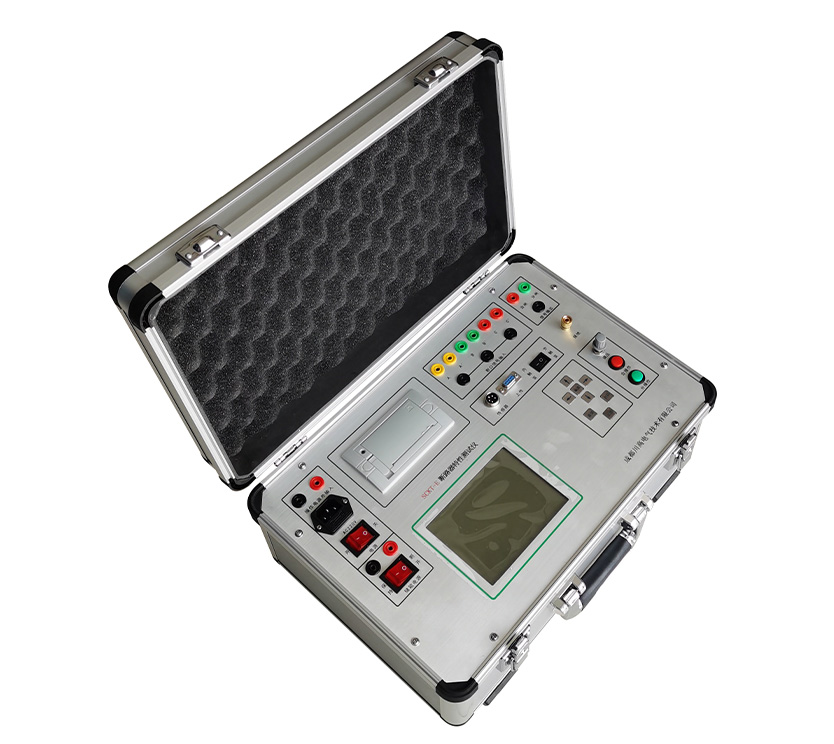

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。SCKT-E斷路器特性測試儀，是我廠依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
二、功能與特點
2.1測試功能
（1） 合（分）閘順序 （12）行程
（2） 合（分）閘最大時間 （13）開距
（3） 三相不同期 （14）剛合（分）速度
（4） 同相不同期 （15）最大速度
（5） 合（分）閘時間 （16）平均速度
（6） 動作時間 （17）電流波形曲線(動態)
（7） 彈跳時間 （18）時間行程速度動態曲線
（8） 彈跳次數 （19）時間速度行程動態曲線
（9） 彈跳幅度
單位均為: 時間ms 速度 m/s 距離 mm
2.2特點
（1）可做電動操作和手動操作;
（2）適應500KV電壓等級以內各種斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠?qū)崿F(xiàn)斷路器的單合、單分、合分、重合,重分操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
（9）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（10）儀器內置直流電源,可選擇范圍:30-230V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.
（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；
（12）可配置上傳軟件，實現電腦存檔和網上查閱, 打印。
（13）該儀器在原基礎上加了“儲能電源”，“內觸發”和“外觸發”，“手動調壓”，“手動合-分閘”功能。
三、技術指標
環境組別：屬GB6587.1-1986《電子測量?jī)x器環境試驗總綱》中的Ш組儀器.
尺寸與重量：
主 機：440×300×150(mm) 5 (kg)
附 件：440×300× 80(mm) 3 (kg)
工作電源：AC220V ±10% 頻率：50Hz ±5%
環境溫度：-10°C~40°C 相對濕度：≤85%
絕緣電阻：≤2MΩ
介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。
時間測試范圍：1~499.9ms 分辯率：0.01ms 精度≤0.1%
速度測試范圍：15m/s 分辯率：0.01m/s 精度±1%
行程測試范圍：不限 分辯率：0.01mm 精度±1
直流電源選擇范圍: 25-265V/10A 分辯率：1V： 精度≤±1%
