一、概 述

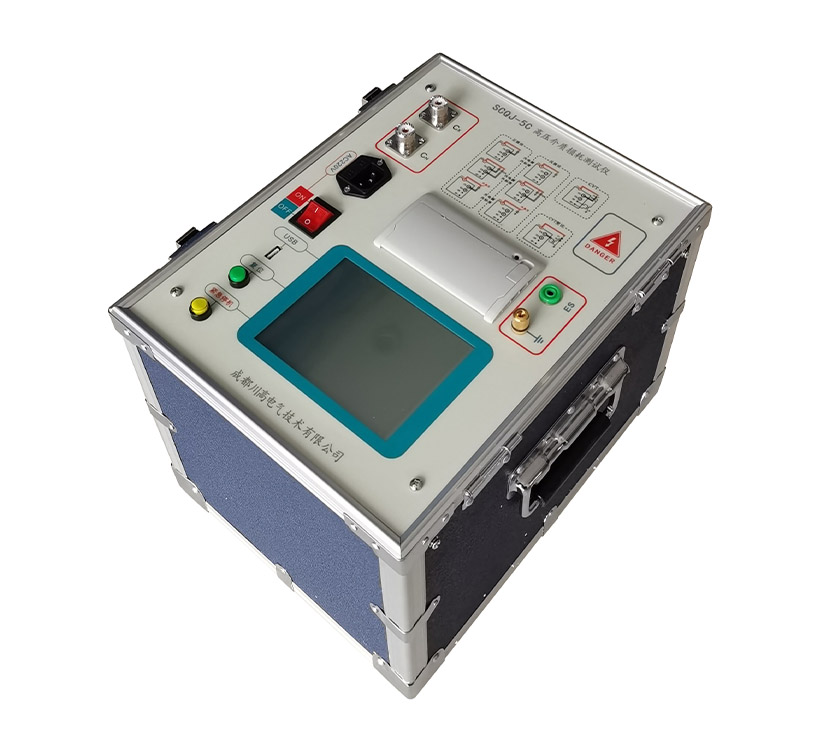

SCQJ-5C高壓介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?/span>50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
二、主要特點
1、超大液晶中文顯示：
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
2、海量存儲數據：
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
3、科學先進的數據管理：
儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據。
4、多種測試模式：
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓情況下可以做高電壓（大于10kV）介質損耗。
5、CVT測試一步到位：
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
6、不拆高壓引線測量CVT：
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
7、CVT反接屏蔽法測量C0：
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
8、高速采樣信號：
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
9、多重保護安全可靠：
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許升壓。
三、主要技術參數
| 1 |
使用條件 |
-15℃∽40℃ |
RH＜80% |
|
| 2 |
抗干擾原理 |
變頻法 |
| 3 |
電 源 |
AC 220V±10% |
允許發電機 |
|
| 4 |
高壓輸出 |
0.5KV∽10KV |
每隔0.1kV |
|
| 精 度 |
2% |
|
| 最大電流 |
200mA |
|
| 容 量 |
2000VA |
|
| 5 |
自激電源 |
AC 0V∽50V/15A |
50Hz、60Hz單頻 45Hz/55Hz 47.5Hz/52.5Hz 55Hz/65Hz 57.5Hz/62.5Hz 自動雙變頻 |
|
| 6 |
分 辨 率 |
tgδ: 0.001% |
Cx: 0.001pF |
|
| 7 |
精 度 |
△tgδ:±(讀數*1.0%+0.040%) |
| △C x :±(讀數*1.0%+1.00PF) |
| 8 |
測量范圍 |
tgδ |
無限制 |
| C x |
15pF ＜ Cx ＜ 300nF |
| |
10KV |
Cx ＜ 60 nF |
| |
5KV |
Cx ＜ 150 nF |
| |
1KV |
Cx ＜ 300 nF |
| CVT測試 |
Cx ＜ 300 nF |
| 9 |
CVT變比范圍 |
10∽10000 |
| CVT變比精度 |
0.1% |
| CVT變比分辨率 |
0.01 |
| 11 |
存儲器大小 |
200 組 支持U盤數據存儲 |
| 12 |
重量 |
主機22.75Kg 附件箱5.25Kg |
