一、概述

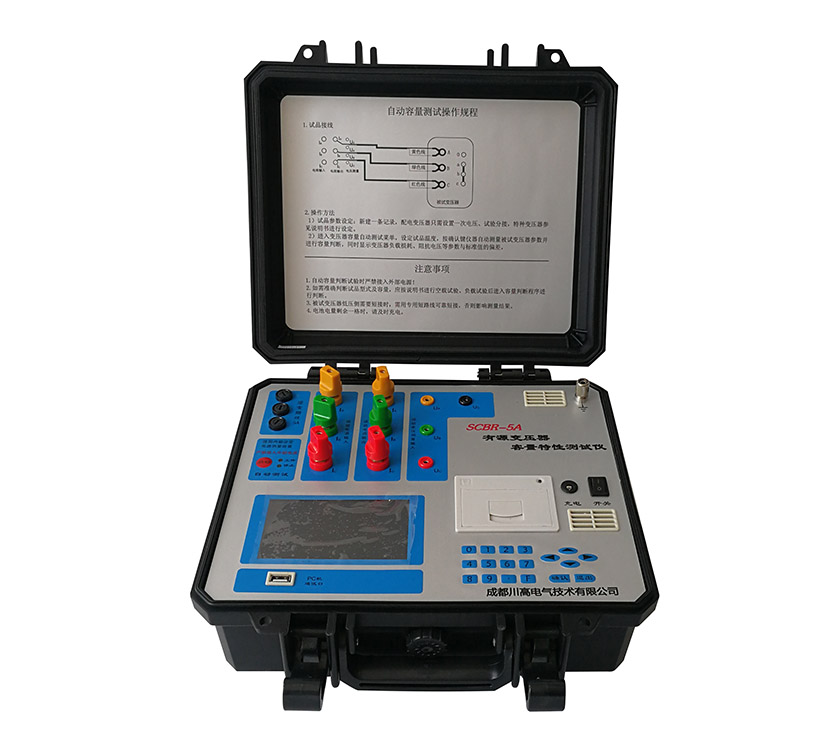

SCBR-5A（V6.0）型變壓器空負載容量特性測試儀是我公司在原有一系列SCBR-5A型變壓器容量測試儀的成功推廣的基礎上推出的升級產品。該儀器保留了原有所有實用功能，在沒有外部交流電源的條件下儀器可輸出低壓三相正弦波逆變電源，進行變壓器容量的測試；儀器自身可為測試部分提供工作電源，無需外部供電,使變壓器容量測試試驗更為方便快捷。本儀器仍保留有電池剩余電量監測功能，以防止電池過放電，延長電池的使用壽命。
本儀器不僅擴展了容量測試范圍，而且直觀顯示引用國家標準范圍，使變壓器容量測試試驗更具有直觀性。可進行SC系列干式配電變壓器、單相配電變壓器、單相特型變壓器（含單相電弧爐變壓器）的容量測試和型式判斷。
儀器可以與外接變壓器試驗電源配套使用，可在按國標要求下進行配電變壓器空載、負載試驗，并判定變壓器容量和型式。
二、主要功能
1、儀器可輸出三相正弦波逆變電源，在沒有外部交流電源條件下可進行變壓器容量測試試驗，并自動判斷出變壓器容量。
2、儀器采用內部電瓶供電，請使用專用充電電源供電。
3、儀器可進行單相、三相電弧爐變壓器及特種變壓器的容量判斷。
4、儀器可進行干式變壓器及單相變壓器的容量判斷。
5、可進行S7、S9、S11、S13、S15、D9、D10、D11，SC15、SCZ11、SJL1、SJ6、SC8、SC9、SC10、SC11、DH、SZ7、SZ9、SZ11、SJ2、SJ1、 SH型10kV級、20kV級、35 kV級變壓器型式的判斷。
6、為方便測量, 保證變壓器安全，可以在非額定分接進行變壓器容量的測定。
7、本儀器可與變壓器試驗電源配套使用，用單相法三次分相測量三相變壓器單相特性參數，計算出變壓器三相特性參數。三次分相測量結果分別存儲在同一序號下，掉電不丟失。
8、本儀器可測量變壓器空載損耗、空載電流、負載損耗、阻抗電壓等參數，同時測量三相電壓、電流真有效值和有功功率，變壓器空載試驗可自動捕捉設定點試驗數據。
9、量程自動切換，可連接CT、PT進行大型變壓器的測量，所有數據顯示直讀值。
10、空載試驗可準確測量設定值下的參數，無須進行電壓校正。
11、負載試驗可進行降低電流下的測量，并自動將電流折算到額定值。
12、儀器據不同類型變壓器自動將負載損耗、阻抗電壓等試驗結果折算到75、80、100、115、120、145℃。
13、采用大屏幕液晶全漢字菜單化人機界面，表格化數據管理，漢字提示易于操作。
14、儀器可據測試參數自動判斷出變壓器的額定容量，并計算出與標準的偏差。
15、儀器具有軟件校準功能，可進行電壓、電流、功率、相位的自動校準。
16、儀器設有實時時鐘，隨時記錄測試時間。
17、可保存30臺變壓器的額定參數及空載、負載試驗記錄和結果，掉電不丟失，可隨時查閱試驗數據。
18、測試結果可通過PC機直接與計算機通訊，并用配套的試驗報告編輯軟件自動生成試驗報告。
19、采用高速熱敏打印機，可現場打印測試結果。
20、儀器可對電池電量進行監測，并顯示電池電量模擬條。
21、可一鍵進行變壓器容量測試，方便快捷。
三、技術參數
電壓量程：5~650V（有效值）誤差＜±（0.2%讀數+0.02%量程）
電流量程：0.5~80A（有效值）誤差＜±（0.2%讀數+0.02%量程）
功率測量：COSΦ= 0.5 ~ 1.0 誤差＜±（0.5%讀數+0.05%量程）
COSΦ= 0.2 ~ 0.5 誤差＜±（1.0% 讀數+0.1%量程）
容量測量范圍：
6 ~ 11/0.4kV 電力變壓器： 30 ~ 2500 kVA
6 ~ 11/3~6.3kV 電力變壓器： 630 ~ 6300kVA
35kV 電力變壓器： 50 ~ 31500 kVA
60 ~ 66 kV 電力變壓器： 630 ~ 63000kVA
110kV 電力變壓器： 6300 ~ 80000 kVA
SJ1/SJ2/ SJ6型 電力變壓器： 20 ~ 1800 kVA
SJL1型 電力變壓器： 30 ~ 1600 kVA
SC型/10kV級 干式變壓器： 30 ~ 1600 kVA
SC型/20kV級 干式變壓器： 50 ~ 2500 kVA
SC型/35kV級 干式變壓器： 50 ~ 31500 kVA
D型 單相變壓器： 5 ~ 160kVA
6 ~ 110 kV級 單相或三相特型變壓器： 30 ~80000kVA
型式判斷范圍：
10 kV級電力變壓器：S7、S9、S11、S13、S15，D9、D10、D11，SC15、SCZ11、SJL1、SJ6、SC8、SC9、SC10、SC11、DH、SZ7、SZ9、SZ11、SJ2、SJ1、SH
35 kV級電力變壓器：S7、S9、S11、SZ7、SZ9、SZ11
工作環境溫度： 0 ~ 40 ℃
相 對 濕 度 ： ≤ 85 %
儀器外形尺寸： 330×250×150 （mm） 重量: 約 5 kg
三相逆變電源額定輸出容量 : 200 VA
三相逆變電源額定輸出電流 : 10 A （RMS）
三相逆變電源額定輸出頻率 : 50±0.01 Hz
電池額定電壓 : 23.6 V
蓄電 池 容量 : 3.5×2 Ah
充電電源電壓 : 220 ±20% ( 50Hz ) V
充 電 電 流 : 1 A
涓流充電電流 : ＜ 0.1 A
