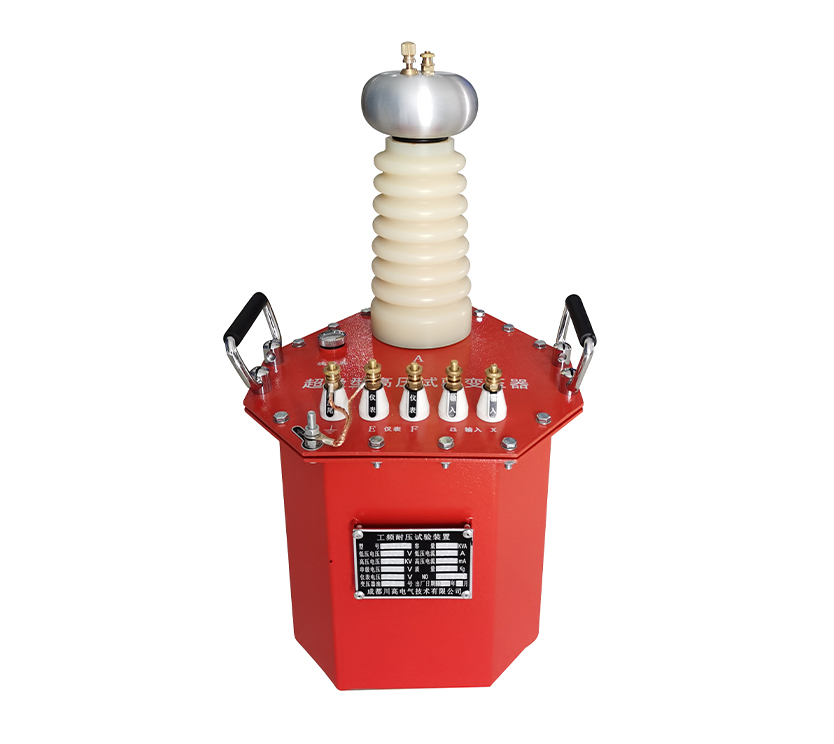

CYD系列工頻耐壓試驗裝置(超輕油變)

CYD系列工頻耐壓試驗裝置(超輕油變)

名稱型號 Model Name

CYD系列工頻耐壓試驗裝置(超輕油變)

產品簡介 Product Introduction

一、概述：

工頻耐壓試驗裝置又稱試驗變壓器、升壓器（下稱試變），它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。與控制系統、調壓器、保護裝置等組合，用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力。產品符合DL/848.2～2004工頻耐壓試驗裝置標準。

本系列產品分為三大類：YD為普通油浸式型，相對偏重；CYD為超輕式油浸式型，相對較輕；YDQ為充氣型，相對較輕；后綴J為相應的交流型、后綴JZ為相應的交直流型，后綴C為串激型。

二、工作原理：

試驗變壓器使用時需要另配調壓控制箱（臺），通過調壓控制箱（臺）輸出可調節0－220V/380V電壓到Y(jié)D系列試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。

三、技術參數

容量

(kVA)

高輸出電壓（kV）

高輸出電流（mA)

低壓輸入

變比

V

A

3

50

60

200

15

500

5

50

100

200

25

500

10

50

200

220

50

500

20

50

400

380

53

500

30

50

600

380

79

500

40

50

800

380

105

500

50

50

1000

380

132

500

10

100

100

200

50

1000

20

100

200

380

53

1000

30

100

300

380

79

1000

40

10

400

380

105

1000

50

100

500

380

132

1000

100

100

100

500

263

1000

150

100

1500

500

300

1000

200

100

2000

500

400

1000

20

150

133

380

53

1500

30

150

200

380

79

1500

50

150

333

380

132

1500

100

150

666

500

263

1500

150

150

1000

500

300

1500

200

150

1333

500

400

1500

30

200

150

380

79

2000

50

200

250

380

132

2000

100

200

500

380

263

2000

150

200

750

500

300

2000

200

200

1000

500

400

2000

注：可根據用戶需要定制不同電壓等級和容量的試驗變壓器
