一．簡介

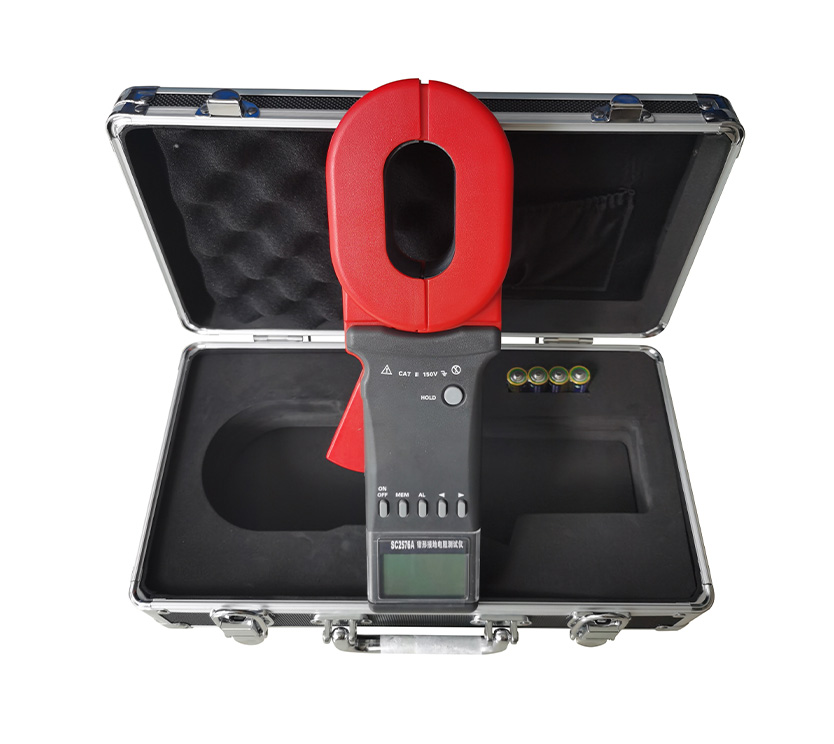

SC2576A鉗形接地電阻測試儀是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善，對老款產品的徹底升級。其性能主要體現在：

突破開機長時間自檢等待，開機立即進入測試。

突破繼電器自檢方式，采用先進的算法及數字集成處理技術。

突破老款產品笨重的問題，更加符合手持儀表的特性。

全新外觀設計，面板6鍵操作，性能直通。

增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。

增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。

測量范圍增加到0.01Ω-200Ω。

存儲數據99組，功耗更低，最大啟動、工作電流小于50mA。

SC2576A鉗形接地電阻測試儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)?/span>SC2576A鉗形接地電阻測試儀測量的是接地體電阻和接地引線電阻的綜合值。

二．規格

1．系列型號

型   號	鉗口規格		電阻量程（Ω）		電流量程	防爆功能	存儲99組	聲光報警	說明
	Φ32	65×32	0.01-200	0.01-1200	0-20A
SC2576		√	√				√	√	實用型

注：“√”表示有此規格。

2．量程及準確度

測量模式	測量范圍	分辨力	準確度
電  阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）

3．技術規格

電阻量程	0.01Ω-200Ω
電阻分辨率	0.001Ω
數據存儲	99組
聲光報警	“嘟--嘟--嘟--”報警聲，按AL鍵開、關
報警臨界值設定范圍	電阻：1-199Ω；  *電流：1-499mA
電    源	6VDC（4節5號堿性干電池）
工作溫濕度	-20℃-55℃；10％RH-90％RH
液晶顯示器	4位LCD數字顯示，長寬47mm×28.5mm
鉗口尺寸	長鉗口65mm×32mm
鉗口張開尺寸	長鉗口32mm
鉗表質量	長鉗口1160g
鉗表尺寸	長鉗口：長寬厚285mm×85mm×56mm
防爆標志	Exia Ⅱ BT3 Ga（僅限B型）
保護等級	雙重絕緣
結構特點	鉗形CT
換   檔	全自動換檔
外部磁場、電場	＜40A/m；＜1V/m
單次測量時間	0.5秒
電阻測量頻率	＞1KHz
*被測電流頻率	50/60Hz自動

1. 長鉗頭:65×32mm

3. 扳機：控制鉗口張合

4. HOLD鍵：鎖定/解除顯示/存儲

5. ON/OFF鍵：開機/關機/退出/組合清除數據

6. MEM鍵：數據查閱鍵/組合清除數據

7. AL報警功能鍵：報警功能開啟/關閉/報警臨界值設定

8. 電阻測量切換鍵Ω/右箭頭鍵

9. 液晶顯示屏

四．液晶顯示屏

（1）報警符號

（2）電池電壓低符號

（3）存儲數據已滿符號

（4）數據查閱符號

（5）2位存儲數據組編號數字

（6）電流、電壓?jiǎn)挝环?hào)

（7）電阻單位符號               （8）雜訊信號

（9）數據鎖定符號               （10）鉗口張開符號

（11）直流DC符號               （12）十進制小數點

（13）4位LCD數字顯示          （14）交流AC符號
